綜采（綜掘）工作面用自動噴霧降塵裝置,自動噴霧降塵裝置

綜采（綜掘）工作面用自動噴霧降塵裝置是我公司針對目前傳統內、外噴霧存在的水壓低、霧化效果差、噴頭易堵塞等問題，根據采煤機、掘進機的產塵特點設計的一套降塵裝置。該裝置可實現無人值守自動化工作，其自動增壓系統把水壓提高到10MPa以上，噴霧降塵器形成高壓霧化圍幕將產塵源完全覆蓋，用少量的水達到的降塵效果。

性能特征

2.  型號命名與類型

2.1 型號命名：

3.2 環境要求

3.2.1 系統在下列環境條件下應能正常工作：

環境溫度: O℃-40℃

濕度：    ≤95

大氣壓： （80-116）KPa

含有和煤塵的煤礦井下

3.2.2 貯存溫度：-40℃～+60℃

4.  系統配置主要技術參數：

4.1 ZP127-Z綜采工作面自動灑水降塵系統主機（綜采集中控制主機）

a.工作方式：     連續

b.額定供電電壓： 12V DC

c.工作電流：     ≤100mA

d.靜態電流：     ≤50mA

4.２ZP127-Z綜采工作面自動灑水降塵系統主機（綜采從機）

a.工作方式：     連續

b.額定供電電壓： 12V DC

c.工作電流：     ≤100mA

d.靜態電流：     ≤50mA

4.３ DFH20/7礦用本安型電動球閥

    a.工作電壓:      12V DC

  b.工作電流:      ≤200mA DC

c.工作控制電流:  ≤5mA DC

    d.水壓適應范圍:  0.2MPa～7.0MPa

e.水溫適應范圍:  0℃～60℃

f.球閥開啟速度:  ≤10s

g.球閥開啟通徑:  4″～6″

4.４ FYF20紅外發送器

a.工作電壓:      (12V~24V) DC

b.工作電流:      ≤50mA DC

     c.發送器輸出信號：

（1）調制方式：FM 雙ji性，半雙工

（2）頻率：38KHz±2KHz（礦用本安型遙控光波）

（3）傳輸速率： 2400bps

（4）發送距離： ≤20米

（5）發送角度： ≤30度

4.５ 紅外遙，控，器

a.工作電壓:      3V DC

b.工作電流:      ≤10mA DC

c.信號幅值:     （3±0.1）V

d.傳輸速率：     2400bps

e.發送距離：     ≤5米

f.發送角度：     ≤30度

4.６ FYF30礦用本安型遙控發送器（無線）

a.工作電壓：  6V DC

b.工作電流：  ≤7mA

c.調制方式:   ASK

d.工作頻率：  315MHz

4.７ KDW127/12礦用隔爆兼本安型直流電源（轉換器 ４８５轉網口）

工作方式：連續

額定供電電壓：  127V AC

電壓波動范圍：  標稱值的75～ 130

額定輸出：      12V/1300mA  DC

電壓Um:     165V

輸出電壓Uo：12.5V

輸出電流Io：1300mA

4.8 傳輸電纜參數:

主機與電源，主機與主機，傳感器、電動球閥與主機之間采用具有在期內的安，全標志準用證的MHYV 1×4煤礦用，電纜參數：R≤18.1Ω/千米，L：0.8mH/km，C：0.04μF/km。

5.  系統主機外形尺寸：    300mm x203mm x135mm

系統主機重量:         ≤15kg

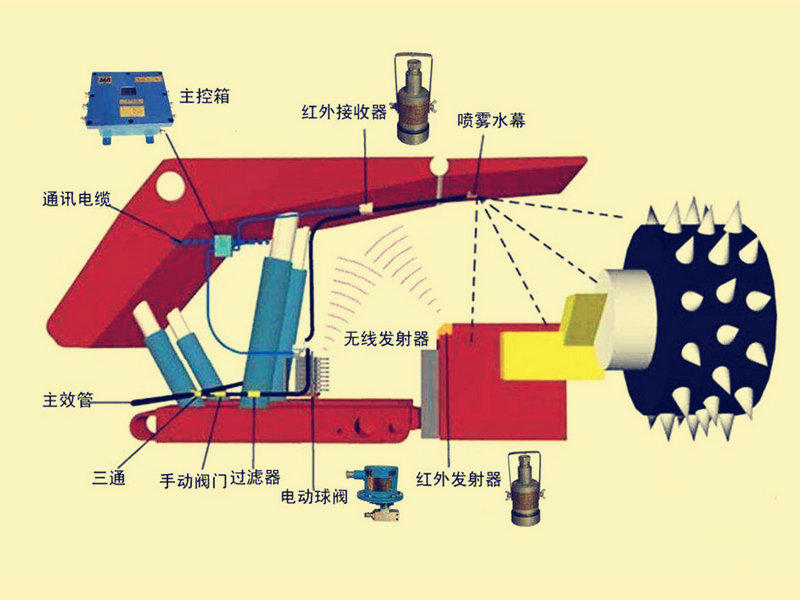

6.  工作原理簡介:
