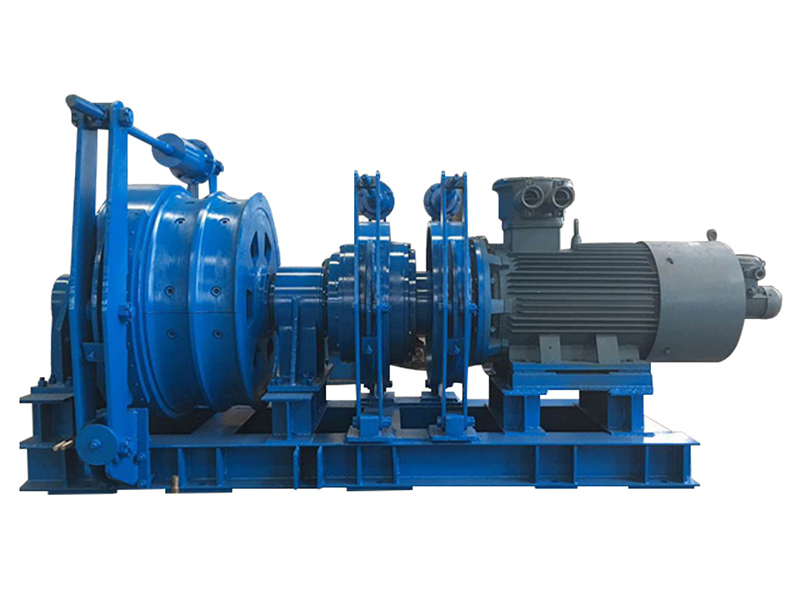

JWB系列礦用無ji繩調速機械絞車

用途及插點

JWB系列礦用無ji繩調速機械絞車是以鋼絲繩牽引的軌道運輸設備，主要用于井下工作面順槽和采區大巷實現材料、設備運輸，特別適用于大型綜采設備和材料的長運距的運輸，能大大提高運輸效率及運輸安,全可靠性，也可用于金屬礦山和地面軌道運輸以及坡度不大于18°轉彎角度不小于90°且起伏變化的軌道運輸。

本絞車吸收借鑒了繩牽引卡軌車的成熟技術，采用了調度絞車的行星輪減速、變速方式，具有特點如下：

本系列絞車采用了行星輪系減速傳動，電機輸入軸直接傳動常嚙合的行星差速器，在快速、慢速塊式制動閘的相應結合下，形成零速、快速和慢速**傳動末級行星輪系和摩擦滾筒。可以實現：

1、電動機空載起動，貨載實現零速或慢速緩緩起動，無起動掉道危險。

2、絞車運行中兩檔變速，滿足不同物料，不同巷道條件的速度、力矩要求。

3、多起伏巷道變坡前后速度任意切換。

本絞車工作閘分手動操作閘和安,全制動閘。安,全制動閘采用液壓站控制，安,全可靠；通過快、慢速閘交互使用，實現絞車不停機情況下的零速、慢速、快速的轉換，操作靈活，控制方便。
