一、概述

粉塵是影響煤礦及其它粉塵作業場所生產安，全的重大隱患。ZPFS風水聯動噴霧降塵裝置，能夠通過連續或間斷性的自動噴霧灑水，作用于煤礦井下采掘工作面、運輸巷道和運輸設備、放炮作業和噴漿作業、綜采液壓支架等所有產生煙霧粉塵的作業場所，降除粉塵、煙霧、凈化空氣，還能吸收一定的有害氣體，降低一氧化碳等有害氣體濃度，和治理粉塵作業環境，是防止粉塵、煙霧危害的設備。

干霧降塵裝置是一種新型、低能耗、噴霧距離遠的噴霧降塵裝置。主要原理是利用專用霧化噴嘴將高速的空氣流和高壓水進行，氣水混合霧化，形成比傳統噴霧更細小的水霧，這種水霧是一種可以漂浮移動的薄霧團，這種薄霧團在空中的滯留時間比傳統的噴霧大大增加，增加水霧的降塵面積，對粉塵具有更好的吸附作用，從而達到的降塵效果。主要適用于煤礦大巷、皮帶轉載點、放炮等作業場所。其主要特點是噴霧距離遠、降塵范圍大、水霧滯留時間長、降塵效率高、用水量少，是一種，節能的噴霧降塵裝置。

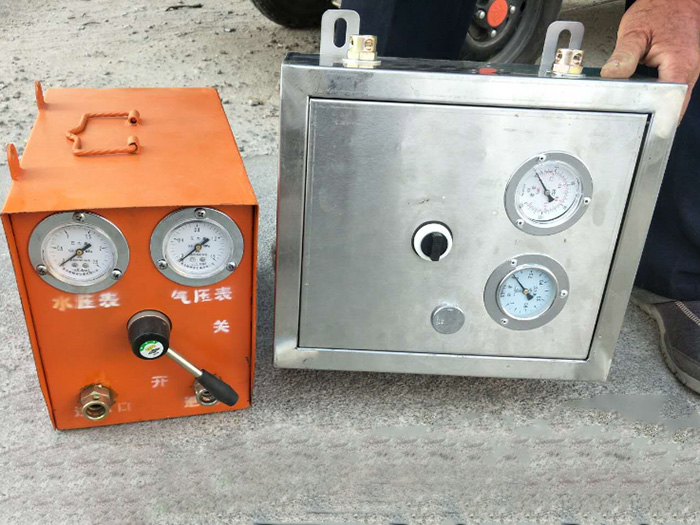

ZP-QS氣控式干霧降塵裝置控制箱（以下簡稱控制箱）采用減壓閥對裝置水壓進行調控（出廠前已調整），對風水壓力進行均衡,并鑲嵌有水壓表、氣壓表，分別顯示調控后的水、氣壓力。內置止回閥以防水進入氣路損毀供氣設備。

該裝置適應面廣，易操作，并采用自我設計且安裝有水質過濾器的風水噴霧水幕，適應供水、供風壓力范圍廣、不受泥沙和污水影響、供水通徑大、工作穩定可靠，且該裝置不用電，無安，全隱患，能夠長期工作而無故障。

裝置的執行標準為：Q/HK001-2018《ZP-QS氣控式干霧降塵裝置》。

二、裝置組成

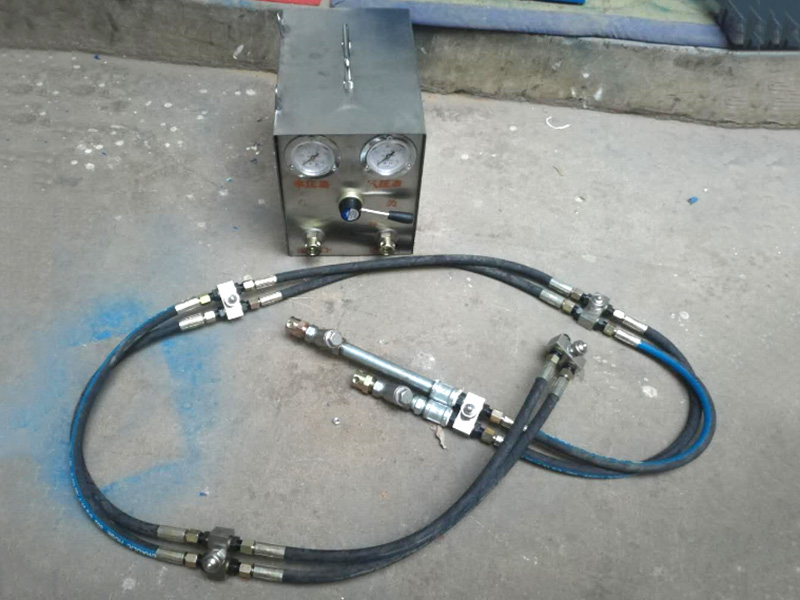

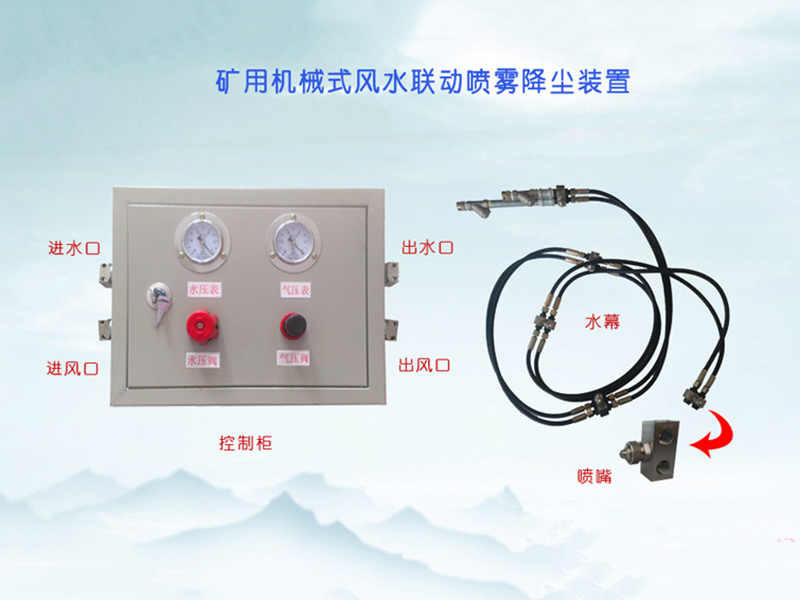

裝置主要由控制箱、截止閥、風水噴霧水幕組成。

三、型號命名

裝置類產品

四、主要技術參數

1、適用水壓：0.3～1.0MPa

2、適用氣壓：0.3～0.8MPa

3、水霧化顆粒： 5μm～50μm

4、全塵降塵率：≥90

5、噴霧形狀：廣角扇形

6、工作噪聲：≤65dB(A)

7、工作方式： 連續

五、適用環境

裝置在下列環境可以正常工作：

1. 環境溫度：0℃～+40℃；

2. 相對濕度：≤95（+25℃）；

3. 大氣壓： 80KPa ～ 106KPa；

4. 含有煤塵的煤礦井下；

5. 無破壞金屬和絕緣材料的腐蝕性氣體的場所；

6. 無劇烈振動、沖擊的場所，但能承受峰值加速度為500m/s2的振動。

六、安，全使用須知

1、安裝使用本產品，請首先閱讀使用說明書。

2、使用前，請檢查水壓、氣壓范圍與產品要求是否相符。

3、使用過程中，到達水幕的水壓應小于氣壓。

4、安裝、維修、更換水幕前，請首先關閉控制箱噴霧控制閥。

七、安裝與使用

裝置的安裝和使用比較簡單、方便。用戶只要根據現場供水干管、供氣干管情況安裝控制箱、水幕等即可。具體安裝步驟如下：

1）將水幕固定到需要灑水降塵的位置。

2）將控制箱用膨脹螺絲固定到巷道壁上或吊掛或安放在適當的場所。

3) 將控制箱的控制閥旋到關閉狀態。

4）將過濾器安裝在控制箱的出水口，將水幕、控制箱用KJ10高壓膠管正確連結。

5）將控制箱連結到風水輸出的管道中。

6）將控制箱的控制閥旋到打開狀態。
