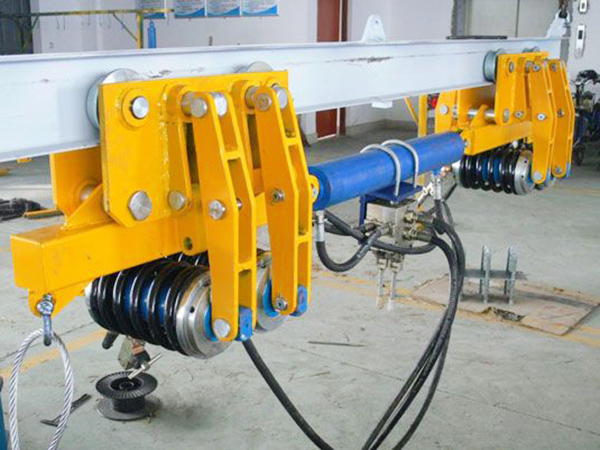

TDY-100/14型礦用電纜拖掛單軌吊（以下簡稱“單軌吊”），是利用懸空軌道，以液壓為動力，實現煤礦井下輔助運輸?shù)囊环N裝置，作為礦山井下電纜移動、吊掛的專用設備，達到減少電纜移動次數，減少工作人員，減輕工人勞動強度的效果。采用液壓推拉裝置以及彈簧剎車裝置，保證設備使用安，全可靠。

該設備是綜采工作面移動電站與機組之間電纜拖移、吊掛的理想設備。

二、執行標準

Q/MSKY03-2016

三、主要特點

1.電纜只需一次鋪設，減輕工人勞動強度。

設備操作十分簡單，前后移動只需動作一個閥柄即可完成，操作靈活方便?，F(xiàn)有的電纜拖運車在拖動電纜時至少需要3～4個人協調工作才能完成任務，并且勞動強度比較大，在遇到較大斜度的工作面或開絞車的人與推纜的人配合不好時，還存在一定的危險性。礦用電纜拖運車則只需要一個人操縱閥柄即可，開絞車和推線纜可由一個人在不同的時段進行，不存在配合失誤問題。以往由3～4人才能完成的任務，現在只需一個人就可輕松完成，既提高了工作效率又節約了人員的開支，而且操作人員若有多年的電纜拖運車相近設備的操作經驗，操作起來也會覺得胸有成竹、得心應手。

2.借用綜采工作面的ru化液泵站為動力源，不需另配備液壓系統。

3.采用剎腹板式彈簧制動器，制動力大、對導軌精度及強度要求低，無任何電力設備的參與，保證設備使用安,全可靠。

4.設備體積小、重量輕。標配產品外型尺寸(長×寬×高)： 980×0.58×0.68（m）。

5.安裝方便 。各部件均可拆裝，運輸方便；任意位置自鎖的導軌在安裝、提升、調整更加,快捷、安,全。

6.有高的性價比。本設備所用的所有動力源（包括ru化液、泵）均來自于采掘面的ru化液泵站，不需另備液壓系統；本設備可在各礦現有的電纜拖運車上改造，大限度的減少設備投資。

四、主要參數

適用巷道傾角：0°~18°

工作介質：ru化液

工作壓力：16~20MPa

牽引力：100KN

推移行程：500mm（步進0-500mm，可連續行走）

運行速度：80m/h

設備工作傾角：±18°

單根軌道適應巷道坡度變化：5°/3m

外供ru化液工作壓力：20~31.5MPa

單個制動裝置的靜制動力：80KN

設備外形（長x高）：0.52x0.65m

拖掛長度：150m

操作方式：手動

設備總重量：6000Kg

TDY100/14礦用電纜拖掛單軌吊設備（150米）配置清單：

序號    型號規格及主要技術參數    名稱    數量    單位    備注

1    I14#（3m/根）    軌道    50    根    /

2    TDY-100/14.0100    掛纜小車    40    輛    /

3    TDY-100/14.0200    制動器    2    輛    /

4    TDY-100/14.0300    推進缸    1    輛    /

5    TDY-100/14.0400    控制閥組    1    輛    /

6    TDY-100/14.0900    端制動器    1    輛    /

7    TDY100/14.1000    止退掛纜小車    5    輛    /

8    /    U型螺栓    180    套    /

9    /    小U型螺栓    180    套    /

10    φ22    直型卸扣    100    件    /

11    φ14    直型卸扣    100    件    /

12    φ18    吊母    100    件    /

13    D14    懸掛鏈條    100    根    /

14    D11*64/31節    牽引鏈條    47    根    /

15    DN10    管路    1    套    /

16    /    隨機工具    1    套    /
