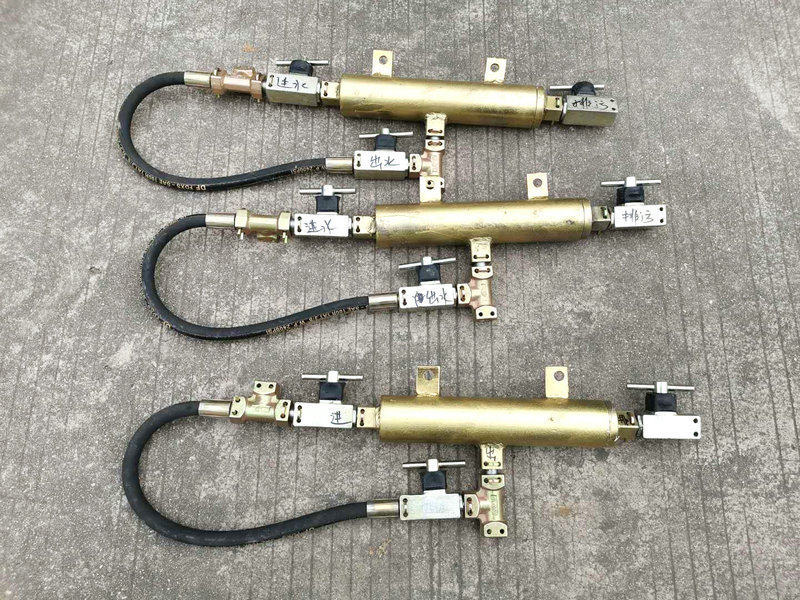

ZCL-1型自沖洗式水質過濾器由高壓閘閥、壓力表與過濾器體裝配組成。各部件裝配采用礦用通用鋼管卡蘭、法蘭連接。安裝、維護簡單。技術獨特、設計新穎。
該產品應用于煤礦井下采煤、掘金工作面、主要運輸巷的運輸及轉載系統等防塵用水的水質過濾。自沖洗式水質過濾器直接連接于井下防塵供水管路系統中，能夠除掉水中的泥沙及懸浮物，保證水質符合煤礦井下防塵用水的要求。
該產品按井下防塵供水管路的壓力與管徑的不同使用要求系列設計，其產品型號的組成及代表意義如下：
自沖洗式水質過濾器適用于輸送的液體對鋼鐵材料無腐蝕性，若有腐蝕性，需特殊訂貨。
自沖洗式水質過濾器為金屬材料制造，無任何不安，全因素。

二、技術特征

1.濾塵效率：90-98

2.設計壓力：≤10MPa

3.處理流量：系列型號

4.工作方式：長期聯系工作

5.適用溫度：＞0℃

三、 結構及工作原理

按照《煤礦安，全規程》規定，井下防塵用水均應過濾。自沖洗式水質過濾器直接安裝在井下防塵供水管路中，防塵用水經高壓閘閥進入水質過濾器體，水質過濾器體由無縫鋼管筒體、不銹鋼篩網及堵板等組成。水流中所含的泥沙、懸浮物等雜物，被不銹鋼篩網阻留在筒體的進水腔內和篩網表面，當累積一定數量，使進水端與出水端壓力表指示數字不一致，說明阻礙了水流的通路，影響了防塵供水，應及時關閉進水與出水閘閥，打開沖洗篩路的閘閥，對篩網進行自沖洗，并打開排放口閘閥放出雜物，報保證防塵供水管路的和井下防塵用水的供給。

四、安裝，操作

  1、自沖洗式水質過濾器出廠前經檢驗合格，使用前，詳細閱讀使用說明書，對照說明書注意事項，檢查整體是否完好，并對配用的閘閥和壓力表按井下防塵供水管路的壓力進行校正，符合要求方可安裝。安裝時注意自沖洗式水質過濾器的進水與出水方向，切勿倒置。

  2、打開進水閥與出水閥后，注意觀察壓力表指示數字，兩端壓力是否一致。然后，關閉進水與出水閘閥，打開沖洗篩網閘閥和排放閘閥，觀察水流是否。壓力表應按規定期限及時校驗。

五、運輸、儲存

  1、運輸：簽訂合同時應注明運輸方式及是否包裝。汽車運輸一般不需包裝，運輸過程中，應注意補得碰撞，損壞。

  2、儲存及期限：按倉儲管理的要求，放于通風、干燥、無腐蝕氣體場所。啟用時應進行檢查合格。

六、開箱及檢查

   用戶貨收到時，應該對隨機技術文件、備品備件是否齊全；按使用說明書核對、檢查外觀質量及整體性能。

七、其 ta

    1、訂貨時請注明選用產品規格型號，供水管路的壓力及流量。

    2、請說明管路的連接方式。

    3、特殊規格、型號訂貨，以雙方合同、技術協議約定、專門設計
