礦用斜風井防爆門標準設計適用于負壓3500Pa抽出式通風機。

斜風井防爆門用于回風斜井井口，斜風井防爆門適用于通風量負壓為350毫米水柱扇風機為抽出式；斜風井防爆門產品質量標準和檢測標準嚴格執行Q/WMS-3015-2006（斜風井防爆門）。

礦用防爆門用于風機所處位置的井口處，目的是礦井發生爆 炸時防爆門及時打開以利于爆 炸氣體及時溢出，氣體溢出后門體能夠自動關閉，根據井口的形式，防爆門分為斜井井口防爆門和立井井口防爆門。

B*H=5000*3800

斜風井防爆門5000*3800 5000(硐口凈通過寬度為5000mm) 3800(硐口凈通過高度3800mm)

斜風井防爆門型號規格：

圖號 BXH R a T C

標66-375(1)-00 5000X3800 2250 31 500 1600

標66-375(2)-00 4500X3500 2250 31 500 1600

標66-375(3)-00 4000X3300 2000 31 500 1600

標66-375(4)-00 3500X3050 1750 28.5 400 1400

標66-375(5)-00 3000X2800 1500 28.5 400 1400

標66-375(6)-00 2500X2650 1250 28.5 400 1400

備注：防爆門的運輸應采用必要措施防止變形，防爆門的門框安裝要與采礦裝也密切配合，嚴防變形，門框與門扇的配合力求緊密門框中柱后部加膠皮防止漏風；合頁安裝時加油潤滑要保證靈活，防止銹；防爆門全部應涂紅色樟丹，再涂黑色油漆。

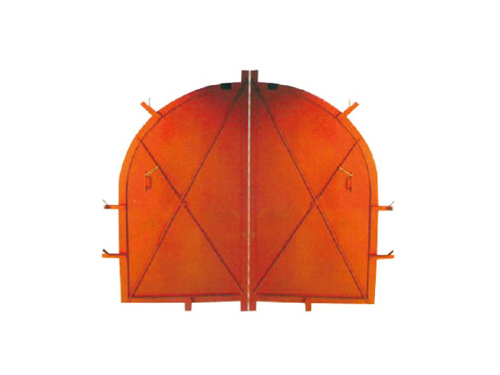

斜風井防爆門主要結構：

本斜風井防爆門為門框、門扇和反風裝置等部件組成。

1、門框分對稱件，每件為角鋼組焊框架構件；

2、門扇為鋼板、井字形分布角鋼等組焊而成；

3、反風裝置采用鋼管插栓；

4、密封方式采用δ3橡膠板密封。

斜風井井筒布置規定：

（1）斜風井井筒傾斜角應根據煤層賦存條件、開拓布置、地形地質等因素確定，一般取角度為20-35.

（2）斜風井的服務年限較長時，宜采用拱形斷面：服務年限較短時，可采用梯形斷面，井筒凈斷面應根據前后期所通過的風量和允許的風速確定。

（3）斜風井設計的風速：無提升設備又不作安，全出口時，不宜超過12m/s;無提升設備但兼作安，全，出口時，不宜超過8m/s.

（4）斜風井井筒內應設置水溝：當兼作安，全，出口時，還設置人行臺階、扶手和梯道。

（5）進、回風井之間每個聯絡巷道中，砌筑擋風墻。需要使用的聯絡巷安設兩道正向和兩道反向的風門。
