綜掘機、采煤機二次負壓降塵系統

用途

主要用于煤礦井下需要高壓噴霧降塵的場合，是各類掘進機、采煤機綜采綜掘工作面采用高壓噴霧降塵的關鍵設備之一。用于高礦井還具有沖淡截割滾筒附近的作用。

適應于煤礦井下風速小于20m/s的任何作業場所，主要是綜采，綜掘工作面。

工作原理

采煤機負壓二次降塵器系統，利用設置在工作面的由高壓水泵、供水自動控制水箱組成的高壓泵站，將靜壓水(低壓)轉化為高壓水并通過沿順槽至工作面敷設的高壓管路輸送到布置在掘進機的負壓二次除塵裝置；負壓二次除塵裝置將供給的高壓水，轉化成控制掘進機產塵源向外擴散的汽霧流屏障和局部含塵風 水凈化除塵系統。高壓汽霧流屏障阻止和減少粉塵向外擴散并且進行凈化；局部含塵風 水凈化除塵系統是指掘進機的除塵裝置噴出高壓水的同時產生負壓將煤塵吸到裝置附近就地凈化，從而實現了對掘進機割煤產塵的負壓二次降塵的目的；掘進機負壓二次降塵器是適合我國煤礦井下各種類型掘進機使用的除塵系統。

產品特點

1.所配高壓水泵結構緊湊、體積小、單位水功率高，方便煤礦井下運輸。

2.供水自動控制水箱適應供水壓力高，可保證使用過程中水箱供水水位穩定，水滿后自動關閉進水閥，水位下降后自動恢復補水，無須人工控制。

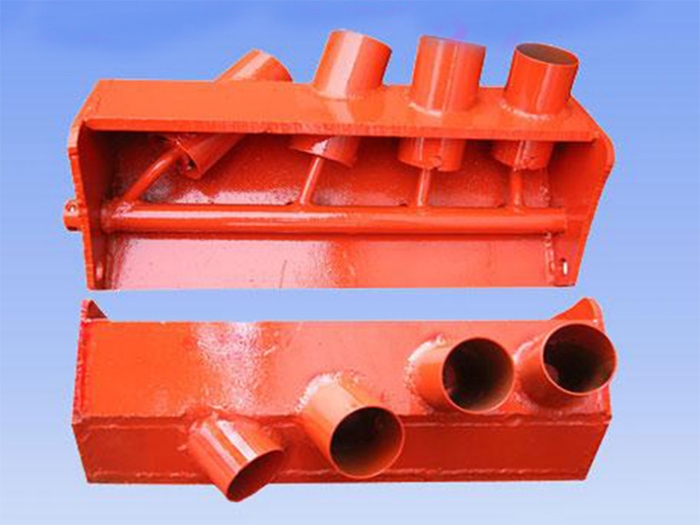

3.二次負壓降塵裝置同時具有粉塵外溢的汽霧流屏障和含塵氣流凈化系統，裝置體積小，安裝方便、維護容易，能夠?qū)崿F(xiàn)對采煤機割煤產塵的控制。

4.配套高壓泵即可用于高壓噴霧，也可用于工作面注水；如果加入ru化液可作ru化液泵使用，適應性廣，可減少工作面降塵設備數量，降低使用成本。

5.若用于采煤機，二次負壓降塵器成對使用，二次負壓降塵器分別設置在采煤機的前后滾筒搖臂后，分別降塵；用于綜掘機則只是單個使用，耗水量小一半。

6.調節降塵裝置上的緊固螺釘，可使降塵裝置實現在垂直面上一定范圍的上下旋轉，調節噴霧扇形的上下覆蓋范圍，以適應采煤機滾筒高度隨煤層高度變化的特點。

7.對于有高壓水的工作場所，只安裝二次負壓降塵器即可實現該場所的噴霧降塵。

主要技術參數

汽霧流角度：55°-82°

靜止空氣中汽霧流噴射距離：5m

額定壓力：pa

額定流量：m3/h

適用水壓：-12Mpa

適用流量：/min-40L/min

工作噪聲：5dB（A）

全降塵率/配套高壓水泵：80

工作電壓：/660V或660/1140V

電機功率：W
