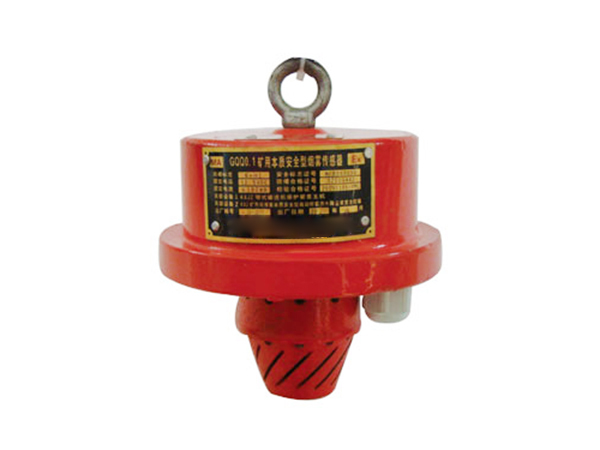

GQQ5礦用煙霧傳感器為礦用本質安,全型，用于監測煤礦井下因機械故障摩擦、電纜發熱、煤層自然等原因引起的大火事故，可安裝在煤礦井下的帶式輸送機機旁易發熱處、作為礦用帶式輸送機保護裝置的煙霧保護信號檢測之用。

1 結構特征

體積小、重量輕、密封性能好、設有便于懸掛安裝的吊環.傳感器的安裝、調試和維護方便可靠。，本傳感器采用氣敏型元件，具有靈敏、可靠、無誤動作，當所測煙霧濃度≥0.1mg/m3時輸出低電平信號實現帶式輸送機煙霧保護.

2 主要技術參數

2.1 動作條件：當煙霧濃度≥0.1mg/m3時。

2.2 傳感器的靈敏度為Ⅱ級,響應時間≤30s。

2.3 輸出信號：電平信號，無煙檢測時為高電平≥9V，有煙報,警時為低電平≤0.5V。

2.4 傳感器到主機的連接電纜長度≤500米，分布電容≤0.1μF/km，分布電感≤1mH/km, 分布電阻≤7Ω/km.

3. 外型尺寸及質量

3.1 外型尺寸：φ132mm×166mm

3.2 質量：2.5Kg
