一：概述：

GUJ系列礦用堆煤傳感器，礦用隔爆型煤位傳感器（以下簡稱煤位傳感器）適用于具有混合氣體甲 烷的危 險場所以及露天煤礦、選煤廠等工作場所，作為礦用帶式輸送機綜合保護控制裝置的煤位保護信號檢測之用。

2型號的組成及代表意義：

GUJ15

G：動作角度值；U：角度；J：堆煤；15：傳感器

3防爆型式：礦用本質安,全型防爆標志為：ExibI

4煤礦用帶式輸送機保護裝置技術條件

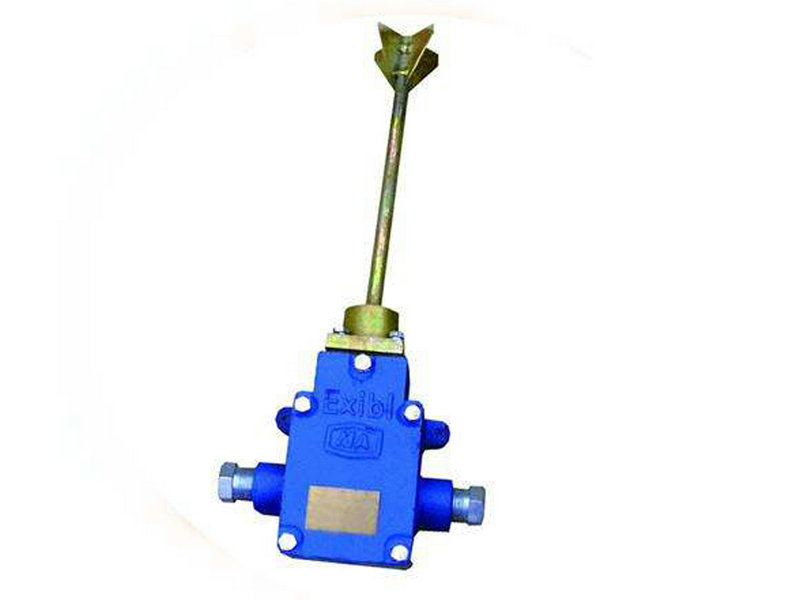

GUJ15礦用堆煤傳感器

5使用環境條件：

a.大氣壓力：80kPa～110kPa；

b.環境溫度：0℃～40℃；

c.平均相對濕度≤95％（25℃）；

d.在有甲烷、煤塵性氣體混合物環境中使用；

e.無足以腐蝕破壞金屬殼體及電器絕緣性的氣體；

f.無淋水及其它液體浸入；

g.無強烈振動沖擊的環境中。

二：結構特征與工作原理：

1結構：

傳感器由外殼、煤位觸桿、開關接點、接線端子等部分組成.

2工作原理：

傳感器工作原理為機械開關式。當出現運輸機埋機頭、滿倉、滿煤漏斗時，煤觸及煤位傳感器的觸頭并推動觸桿偏離之間的動作擺角大于15±3°時，傳感器動作，本傳感器能自動切斷運輸機的電源實現煤位保護。

三：主要性能：

1接點容量：DC12V/0.5,A(備注：用于經防爆檢驗合格的本質安,全電路中)；

2接點接觸電阻≤0.1Ω，振動、沖擊后≤0.2Ω；

3動作角度：15°±3°；復位角度：8°±3°；

4動作性能：傳感器觸桿偏離正常位置至動作角度時，兩輸出端子應接通；傳感器觸桿自動返回原位到達復位角度時，兩輸出端子應斷開。

5探桿動作力：≤9.8N。

6外殼防護等級：IP54.

7外形尺寸：369mm×157mm×71mm

8重量：2.0kg.

9工頻耐壓試驗：接線端子對外殼應能承受規定的50Hz、500V的工頻耐壓，歷時1min無擊穿或閃絡現象，漏泄電流小于5mA。

四：安裝使用：

1吊掛在煤倉、煤漏斗或機頭上方，要偏離煤流，吊掛高度視要保護的煤流高度而定。

2接線：

用戶可根據需要選擇電纜外徑6-12mm的礦用橡套電纜3×1.5，把傳感器輸出接點引出到煤礦用帶式輸送機保護裝置主機控制接點上。

3注意事項

五：只能用于經防爆檢驗合格的本安電路中；(警示語)

b.使用的電源和銘牌上的額定電壓符合；

c.不使用時，進線嘴按要求封堵；

d.傳感器的活動機構部位，連續使用6個月后，要進行清洗，重新涂潤滑脂。

e．維修時不得隨意改變本安電路和與本安電路有關的元、器件的電氣參數、規格和型號。

六：隨機文件：

裝箱單，產品合格證及使用說明書各一份。
