概述

1.1 適用范圍與用途

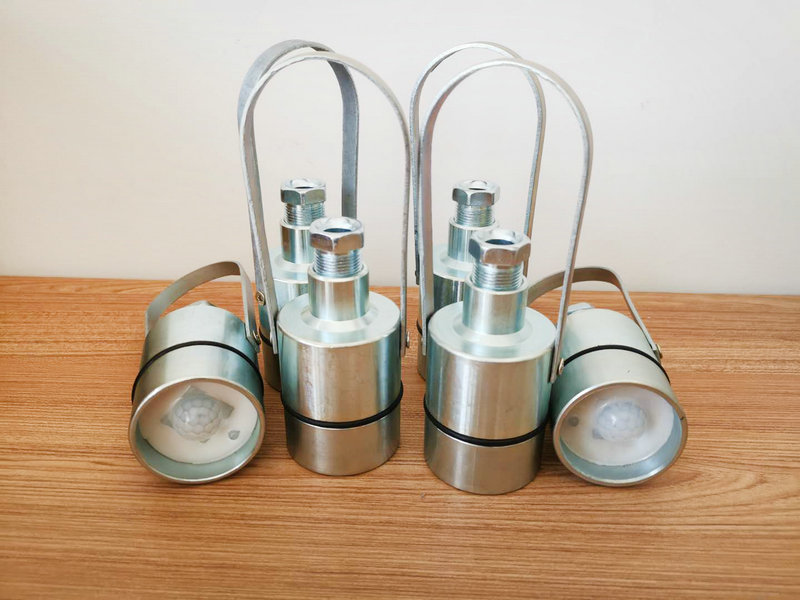

GUR5礦用自動灑水降塵裝置用光控傳感器(以下簡稱傳感器)  用于煤礦井下的大巷與皮帶巷,與主機配套來實現自動灑水降塵。有人經過傳感器時，傳感器及時感知并輸出信號給主機，自動停止灑水,防止淋濕經過人員；人離開水幕后延時（時間可調）恢復灑水。

傳感器按GB 3836-2000等標準設計、制造和檢驗，產品質量符合上述標準規定。

1.2 使用環境條件

傳感器在列條件下能夠正常工作：

a)海拔高度不超過2000m；

b)環境溫度為0℃～+40℃；

c)空氣相對濕度不超過95％；

d)含有氣體（甲,烷）、煤塵混合物的煤礦井下；

e)無顯著搖動和劇烈沖擊振動的地方；

f)污染等級：

g)安裝類別：Ⅲ。

2 型號及其含義

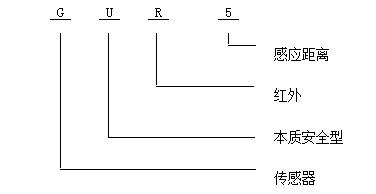

型號含義

3 產品型式

3.1 產品型式

3.1.1 產品防爆型式：礦用本安型；防爆標志：（ExibI）。

3.1.2 關聯設備: ZP127-Z礦用自動灑水降塵裝置主機。

4 產品規格及其主要技術參數

4.1 額定工作電壓: DC12V；

4.2  工作電流: ≤20mA；

4.3  Ui：12.9V； Ii：420mA ； Li：0mH；   Ci：9.4uF；

4.5  探測范圍：≥5m；

4.6  探測角度：≤ 110°；

4.7  采集的主要信號：7μm～10μm 紅外波；

4.8  信號輸出：開關量信號：低電平≤0.5V，高電平≥6V;

4.9  工作時間： 全時；

4.10 電纜長度：100m；

4.11 電纜分布參數：分布電容≤0.1μF/km，分布電感≤1mH/km；分布電阻≤12.6Ω/km。

4.12 規格尺寸: φ55mm×68mm。

5 使用與維護

5.1 使用前應仔細閱讀本說明書。

5.2 工作原理

人體有恒定的體溫，一般在37℃，會發出特定波長為10um左右的紅外線。被動式紅外就是靠探測人體發射的10um左右的紅外線進行工作的。人體發射的10um左右的紅外線,通過菲涅耳濾光片增強后，到傳感器感應源上；感應源在接收到人體紅外輻射溫度發生變化時將會失去電荷平衡，向外釋放電荷，經過電路處理產生報,警信號，傳感器輸出≥6V的高電平信號，平常未接收到人體信號時傳感器輸出≤0.5v低電平信號；傳感器向裝置主控箱提供信號，經主控箱驅動球閥開或閉，達到自動灑水控制。

5.3  傳感器工作特點

1) 防塵、防水，可以適應煤礦井下惡劣的工作環境；

2) 性能可靠，工作穩定，誤報率低；

3) 反應準確、靈敏，檢測到人體信號后，瞬時作出反應，立即輸出信號；

4) 體積小，結構緊湊，安裝方便。

5.4  傳感器主要功能：

1) 監控、采集人體信號：處于監控狀態時，傳感器可以采集進入傳感器工作區域的人體   所釋放的7μm～10μm紅外波；

2) 傳感器主板進行智能處理，比較、放大后輸出低電平或高電平信號；

3) 傳感器向ZP-127Z礦用自動灑水降塵裝置主控箱提供信號，經主控箱主板驅動球閥開或閉，達到自動灑水控制的目的。

5.5 傳感器用于經防爆檢驗合格的本安電路中。

5.6 注意事項：

a)傳感器應朝下吊掛安裝在行人經過的部位,且能探測到為宜。

b)避免防塵灑水人員將水噴入內,造成傳感器失靈。

c)傳感器吊掛位置應無連續的強烈振動。

d)本安關聯產品不得隨意與其它未經聯檢的設備連接。

e)傳感器使用12VDC、電流≥50mA的本安電源供電,以增加其安,全性及使用靈活,性。

f)維修時不得改變本安電路和與非本安電路有關的元、器件的電器參數、規格和型號。
