礦用本安型急停開關,急停閉鎖開關為礦用本質安,全型電氣設備.適用于煤礦井下有.煤塵的環境,主要用于膠帶機綜合保護裝置內的沿線急停閉鎖,具有拉繩急停閉鎖功能及按鈕閉鎖功能,內部提供3路本安接點輸入,沿線的跑偏,縱撕等傳感器可以就近接入急停閉鎖中.

工作原理:

急停閉鎖開關任一邊的急停拉環上向外施加60N±10N的作用力并產生位移時,急停開關內的行程開關動作,接點狀態翻轉,并自鎖;急停閉鎖開關在相應的復位拉環上向外施加60N±10N的作用力時,急停閉鎖開關內的行程開關再次動作,接點狀態復原。

急停閉鎖開關產品介紹

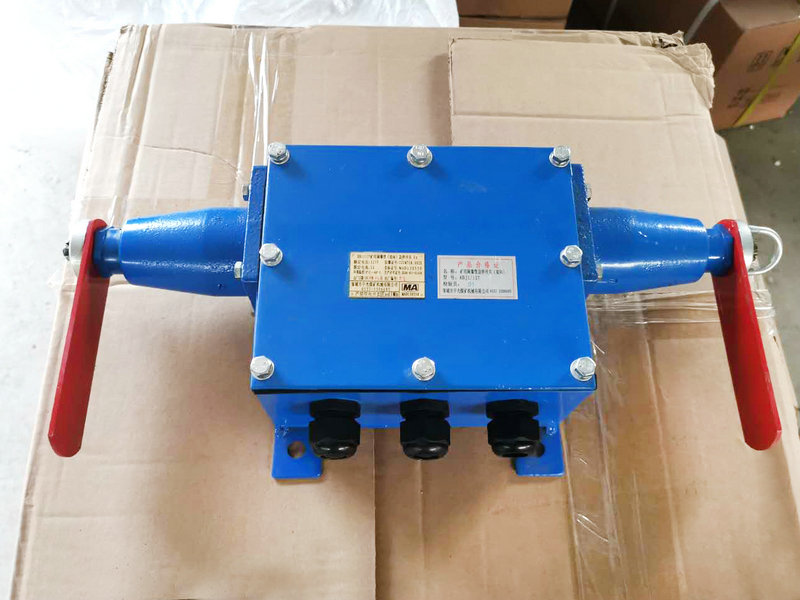

急停閉鎖開關由外殼、行程開關、急停拉環、復位拉環、接線端子等部分組成。

急停閉鎖開關適用于具有混合氣體的wei xian場所以及露天煤礦、選煤廠等工作場所,作為礦用帶式輸送機綜合保護控制裝置的緊急停車信號檢測之用。

性能特點

急停閉鎖開關外殼采用鑄造成型,體積小、重量輕。操作來干轉動靈活可靠、金屬零部件進行防銹、防蝕處理,急停閉鎖開關緊件具有防止松脫的措施。

急停傳感器拉桿受動作力作用后立即動作輸出控制信號并鎖定,急停閉鎖開關在人工復位后方可解鎖。

急停閉鎖開關產品參數

接點接觸電阻≤0.1Ω,

振動、沖擊后≤0.2Ω;

動作力:60N±10N;

復位力:60N±10N;

自重:3kg

外形尺寸:165mm×90mm×160mm;

安裝:

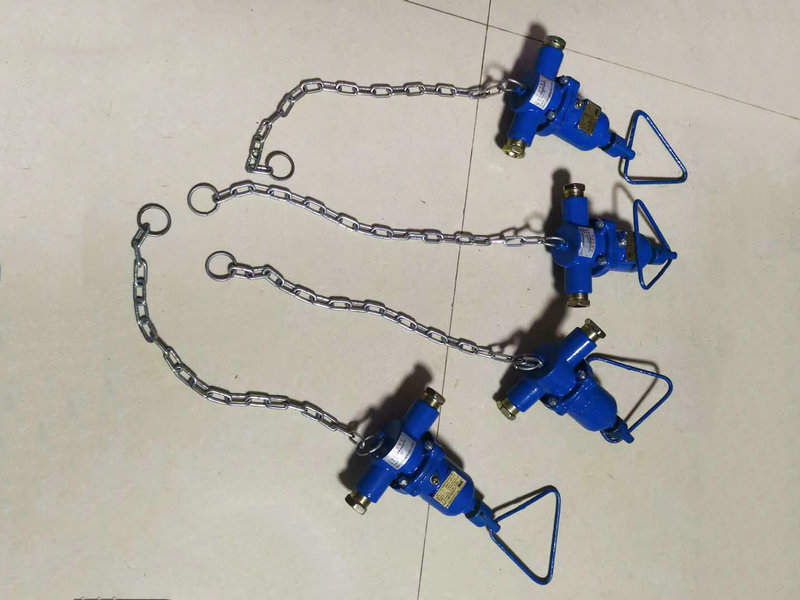

將急停開關安裝在皮帶機兩側的支架上,用拉繩依次把急停開關的急停拉環分別相連,打開急停開關接線盒,用電纜將J(急停信號)、O(電源地)接至帶式輸送機綜合保護控制裝置主機內對應的接線端子上。

調試:

急停閉鎖開關任一邊的急停拉環上向外施加60N±10N的作用力并產生位移時,急停開關內的行程開關動作,接點狀態翻轉,并自鎖;在相應的復位拉環上向外施加60N±10N的作用力時,急停閉鎖開關的行程開關再次動作,接點狀態復原。

急停閉鎖開關工作原理

急停閉鎖開關任一邊的急停拉環上向外施加60N±10N的作用力并產生位移時,KGT急停閉鎖開關內的行程開關動作,接點狀態翻轉,并自鎖;急停閉鎖開關在相應的復位拉環上向外施加60N±10N的作用力時,急停閉鎖開關內的行程開關再次動作,接點狀態復原。
