概述

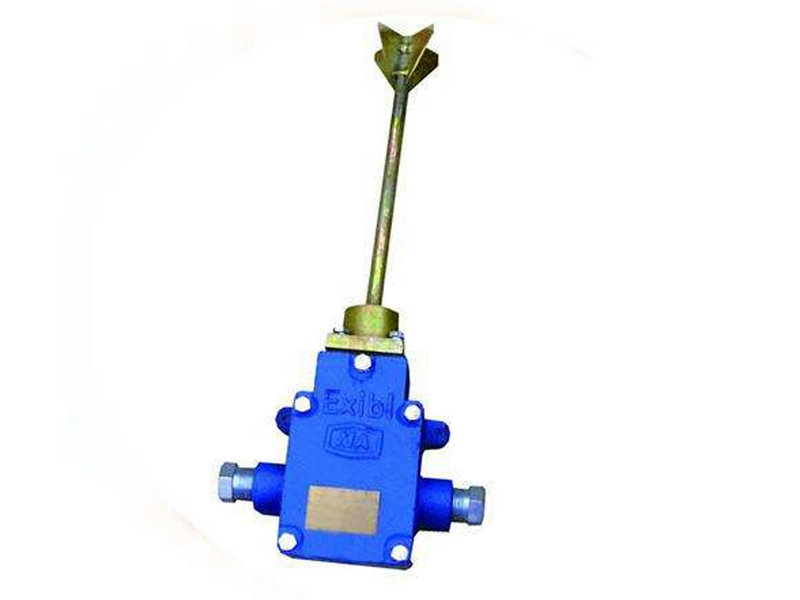

ZP-12C礦用自動灑水降塵裝置用觸控傳感器是一種由專用萬向型開關構成的高靈敏度振動元件，由電壓轉換器V/V變換、RC反時限取樣、施密特及記憶保持電路,輸出接口電路等組成的電平輸出型觸控開關；物料的運動通過觸控傳感器的探桿檢測,信號處理,其輸出的電平信號反應了物料的運動狀況,為綜合防塵及物料運輸狀態檢測提供可靠的檢測信號,工作穩定可靠。

二．適用范圍

該觸控傳感器適用于煤礦井下具有、煤塵性氣體的場所,但其供電電源采用本質安,全型電源供電；宜應用于礦井皮帶運輸機、刮板運輸機等塊狀運動型物料探測，為綜合防塵及物料運輸狀態檢測提供可靠的檢測信號。

三．工作原理

該觸控傳感器是一種由萬向型高靈敏度開關做振動元件,構成的振動傳感器、振動感應電壓經電壓轉換器ＶＶ變換、RC反時限取樣,施密特及記憶保持電路,輸出接口電路等組成的電平輸出型觸控開關.

防爆型式：礦用本安型；

防爆標志：Ex[ib]I；

四.型號意義

型號含義

五. 主要技術參數

1、電源電壓：12V DC；

2、工作電流：≤30mA DC；

3、輸出信號：≥6V DC；

4、輸出信號短路電流：≤20mA

5、Ui:12.5V；Ii:500mA；Ci:10uF；Li：0mH；

6、關聯設備見附錄表A；

7、使用環境；

a. 環境溫度：0～40℃；

b．相對濕度：≤95％RH；

c．大氣壓力：86Kpa～106 kpa；

d. 含有或煤塵性的煤礦井下；

e. 貯存溫度：-40℃～+60℃。
