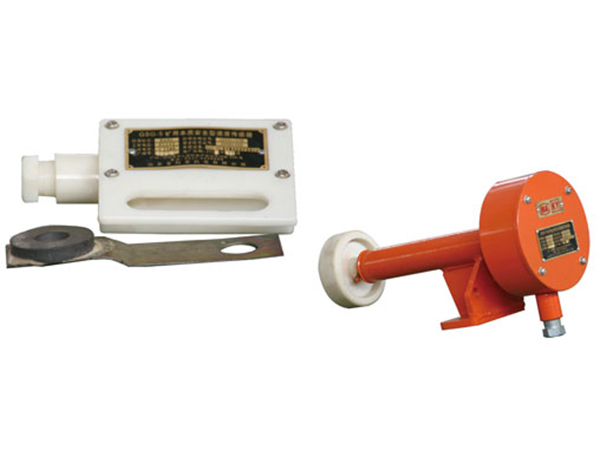

GSG-5礦用速度傳感器與帶式輸送機保護裝置主機配套使用，本設備適用于煤礦使用有、煤塵危險的環境與KXJZ127帶式輸送機保護裝GSG-5礦用速度傳感器

置主機配套，作為KHP127帶式輸送機保護裝置主機的速度傳感器，通過測量礦用帶式輸送機需要測試點的轉速，當被測轉速不符合額定值時，向主機提供觸發信1.3隔壁型式  礦用本質安,全型  標志為：ExibI。

1.4執行標準： MT/T531—1995 煤礦用速度傳感器

Q/ZJZ106—2009  GSG-5礦用本質安,全型速度傳感器

1.5 使用環境條件

a. 大氣壓力：80kPa～110kPa；

b. 環境溫度：0℃～40℃；

c. 平均相對濕度≤95％（25℃）；

d. 在有、煤塵性氣體混合物環境中使用；

e. 無足以腐蝕破壞金屬殼體及電器絕緣性的氣體；

f. 無淋水及其它液體浸入；

g. 無強烈振動的環境中。

2 結構特征與工作原理

2.1結構：該傳感器由測速輪、傳動機構、電控盒、機座及支撐彈簧等組成。測速輪采用A3鋼，電控盒內有信號轉換電路板、光電開關以及擋光盤等組成號。

技術特性

3.1.1檢測范圍：0～5m/s。

3.1.2基本誤差和線性度誤差精度： ±2.5。

3.1.3重復性誤差不超過基本誤差限值2/3。

3.1.4回差應不超過基本誤差限的值。

3.1.5輸出信號：

脈沖累計量信號輸出在高電平輸出狀態，拉出電流為2mA時,輸出電壓應不低于3V;在低電平輸出狀態，灌入電流為2mA時，輸出電壓應不高于0.5V.脈沖累計量信號輸出正、負脈沖寬度不應小于0.3ms，正負脈沖之間的轉換時間不大于5ms.

3.2 電氣性能

Ui：DC12V   Ii：30mA    Li：0mH   Ci： 0μF

4外形尺寸、重量

4.1  外形尺寸：350mm×146mm×169mm；

4.2  質量：3kg
