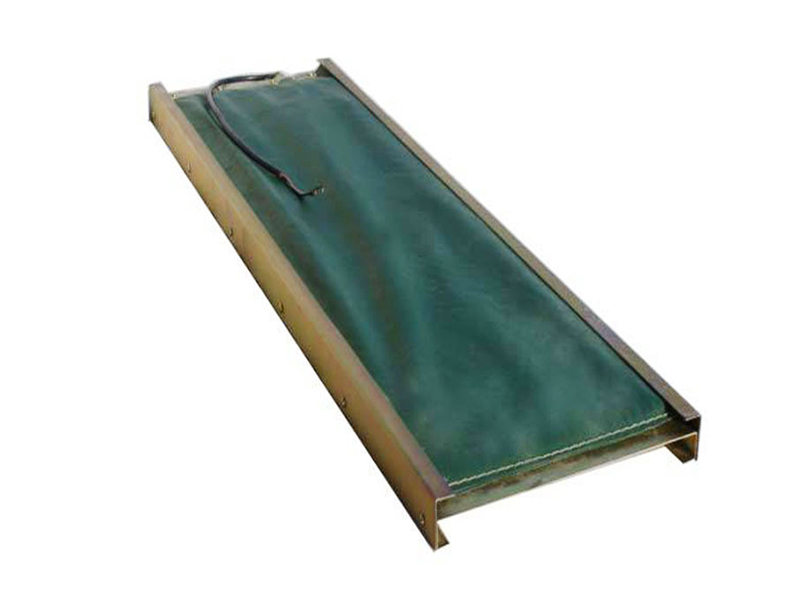

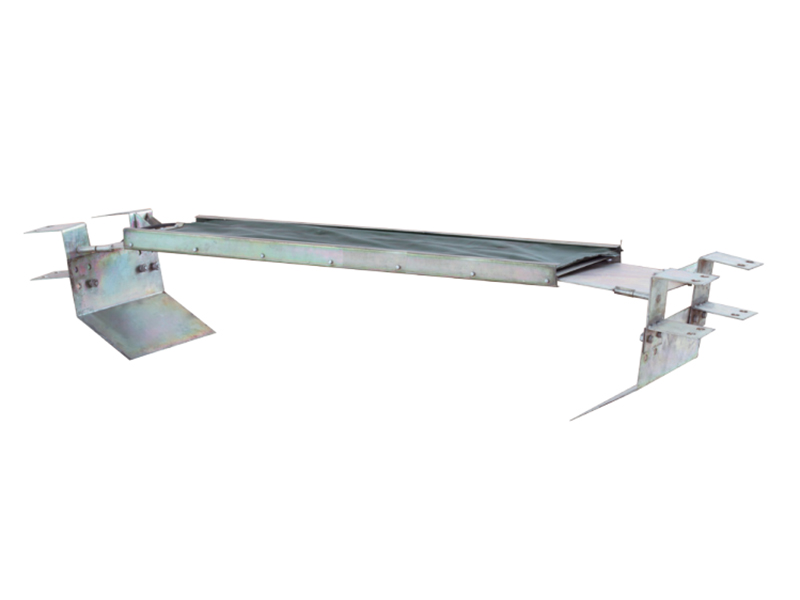

GVD1200(A)、GVD1.5撕裂傳感器的工作原理：

GVD1200(A)、GVD1.5撕裂傳感器為本質安,全型,采用壓敏式原理,當皮帶縱向撕裂,有1200克物料漏在100Cm2面積上時,KHP系列帶式輸送機綜合保護裝置主機切斷皮帶機電源,實現撕帶保護。防止事故擴大。傳感器總面積3000cm2。

工作原理：

將撕裂傳感器兩根引出線接入KHP系列型主機,正常時,傳感器處于斷開狀態,輸出高電平。若皮帶撕裂,有物料（煤）約1200g落入傳感器上,導點橡膠使鍵盤兩根引線短路,輸出低電平,撕裂指示燈亮,主機執行繼電器釋放,實現撕裂保護,同時發出語言報,警信號。

調試：

將撕裂傳感器安裝于皮帶下方,兩根引出線分別接至KHP系列帶式輸送機綜合保護裝置主機的“接地”和“撕帶”接口上,皮帶機正常運轉時,用手輕輕壓按撕裂傳感器傳感面,皮帶機應停機,監控儀主機面板上的“撕帶”指示燈亮,同時應發出響亮的“撕帶”語言報,警聲.

GVD1200撕裂傳感器的主要性能參數：

1 接點容量：12V/0.2A。

2 接點接觸電阻≤0.1Ω,振動、沖擊后≤0.2Ω。

3 動作值

壓敏式撕裂傳感器的面積3000cm2,其上100cm2處落入1200g物料時,傳感器動作輸出0V。

4 動作值允許誤差范圍

壓敏式撕裂傳感器動作誤差±10％兩輸出端子應接通,接通電阻＜0.2Ω

5 輸出信號為開關量

6 防爆型式：礦用本質安,全型,標志ExibI。

7 規格型式：壓敏式傳感器

8 輸出方式：無源型,開關量。

9 外形尺寸：1200mm×300mm×30mm,質量：5kg
